- 60°
- GAS R32
- Filtro magnetico per la protezione dei principali componenti della pompa di calore
- collegamenti idronici semplificati
- design semplice, moderno ed elegante
- accumulo integrato da 170, 200 o 300 litri per soddisfare le svariate esigenze di acqua calda sanitaria
- dimensioni ridotte che consentono l’installazione in anche in piccole nicchie, ripostigli, etc.
- manutenzione facilitata, tutte le componenti principali sono raggiungibili semplicemente rimuovendo il pannello frontale
- facilità di movimentazione grazie alla maniglia inferiore
- facilità di trasporto anche in piccoli furgoni grazie alle dimensioni compatte e alla possibilità di adagiarlo anche in posizione orizzontale

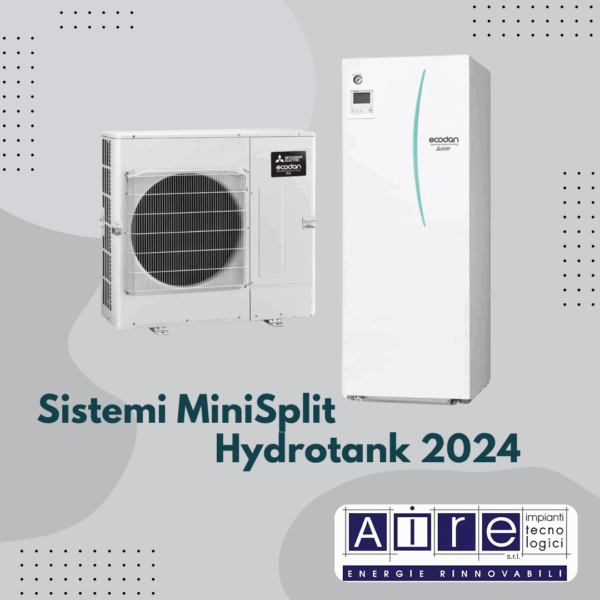

Modulo idronico da interno per installazione a pavimento
Hydrotank è il modulo idronico da interno per installazione a pavimento della linea Ecodan, dotato di un accumulo sanitario in acciaio inox da 170, 200 o 300 litri. Hydrotank è particolarmente compatto e contiene all’interno di tutta la componentistica principale dell’impianto idraulico primario e della produzione di ACS.
Unità esterne abbinabili
Oltre ad essere una soluzione semplice e pratica, Hydrotank dà grande flessibilità nella scelta dell’unità esterna. Ai sistemi “Split” è possibile collegare un’unità esterna della serie “Zubadan” per privilegiare le prestazioni a basse temperature o della serie “Ecodan”, caratterizzate dalla più ampia estensione di gamma.
I moduli idronici E-Gen sono equipaggiati con un filtro magnetico per la produzione delle principali componenti della pompa di calore. Grazie all’impiego di un magnete di alta capacità, sono in grado di trattenere 2,5 volte le particelle in comparazione con un equivalente filtro a rete.
Performance del ciclo ACS invariate nel tempo
Grazie alla combinazione dello scambiatore a piastre e dell’esclusivo filtro “Scale Trap” le performance del ciclo ACS restano invariate nel tempo.
Nei sistemi tradizionale c’è il rischio che il calcio, precipitando, si depositi all’interno dello scambiatore, riducendone la superficie di scambio. L’Hydrotank è dotato dell’esclusivo filtro “Scale Trap” che cattura in maniera omogenea il calcio precipitato prima che questo abbia la possibilità di depositarsi nello scambiatore. In questo modo lo scambio termico si mantiene inalterato, garantendo elevate prestazioni per la produzione di acqua calda sanitaria.
Minimo contenuto d’acqua di impianto
Per ogni specifica unità esterna è necessario garantire un volume minimo d’acqua d’impianto, che le unità splittate Ecodan e Zubadan, per installazioni in zone con climi non troppo rigidi, è inferiore ad 1 litro per kW di potenza dell’unità esterna. Questo comporta che, in molti casi, non sarà necessario prevedere un volume inerziale per soddisfare il volume minimo richiesto.
Bacinella di raccolta condensa integrata
All’interno delle unità Hydrotank reversibili trova spazio la bacinella di raccolta condensa. L’unità è predisposta con una tubazione di drenaggio con scarico sul retro.
Allineati e distanziati
I collegamenti idraulici sono ora allineati e distanziati e i dadi filettati da 1 pollice femmina facilitano i lavori di installazione. E’ consigliata l’adozione di valvole di sezionamento per la manutenzione.
Programmazione della pompa di calore: massimo comfort e ottimizzazione
I moduli idronici sono dotati di una centralina elettronica per la gestione della pompa di calore e dell’impianto denominata FTC – Flow Temperature Control.
Grazie a FTC, è possibile programmare la pompa di calore per fornire il massimo del comfort alla massima efficienza ed ottimizzarla in funzione dell’impianto.
FTC può regolare la temperatura dell’acqua di riscaldamento in 3 modi:
- a punto fisso;
- curva di compensazione;
- modalità autoadattiva dinamica.
Curva di compensazione
La temperatura dell’acqua varia in funzione della temperatura esterna rilevata dalla pompa di calore, senza che occorrano sonde aggiuntive.
FTC7 dispone di curva di compensazione anche per il raffrescamento estivo: la temperatura dell’acqua è controllata dinamicamente in funzione della temperatura esterna, prevenendo la produzione di eccessivo raffreddamento massimizzando l’efficienza energetica.
Modalità autoadattiva dinamica
La modalità autoadattiva di Mitsubishi Electric rileva la temperatura dell’ambiente interno e di quello esterno e calcola il fabbisogno termico da fornire all’ambiente, assicurando il corretto apporto energetico evitando sprechi di energia. In più, tramite una stima dinamica sugli andamenti futuri della temperatura ambiente, il sistema evita inutili aumenti della temperatura di mandata; la temperatura interna può così essere mantenuta stabile aumentando il comfort e il risparmio energetico.
La modalità autoadattiva dinamica rappresenta un ulteriore passo avanti nel comfort e nell’efficienza. E’ infatti possibile selezionare il tempo di reazione in modo da poter adattare la pompa di calore ai terminali d’impianto: ad esempio per i terminali a grande inerzia come i sistemi radianti, la selezione di “slow mode” consente di raggiungere la temperatura di comfort più gradualmente, evitando surriscaldamenti dell’ambiente. Al contrario con la selezione di “quick mode” per terminali come i radiatori, permette di raggiungere più rapidamente la temperatura di comfort.
Temperatura limite in raffrescamento
Con lo scopo di prevenire il raggiungimento del punto di rugiada, FTC7 E-Gen attiva il controllo della temperatura limite tramite un input esterno (contatto pulito).
Con il contatto chiuso, il set point dell’acqua viene forzato ad un valore più alto impostabile sul comando. In questo modo la pompa di calore continuerà a produrre e far circolare acqua refrigerata nei terminali evitando la condensazione superficiale.
Commutazione heating/cooling
Ricevendo un segnale pulito sull’ingresso IN13 sarà ora possibile effettuare la commutazione da modalità di riscaldamento a raffreddamento.
La produzione di ACS non varia e il termostato locale potrà essere usato per comandare l’on/off della pompa di calore.
Ottimizzazione della produzione di ACS grazie al secondo termistore TH25B
Interblocco intelligente con caldaia
La centralina FTC è in grado di combinare il funzionamento della pompa di calore con una caldaia esistente. La scelta di quale generazione del calore usare avviene in modo automatico in funzione dei seguenti parametri impostabili:
- Temperatura esterna
- Costi di funzionamento (inserire costo del gas e dell’energia elettrica)
- Livello di emissioni di CO2 (inserire i valori della CO2 emessa)
- Input esterno Inoltre in caso di emergenza, è possibile azionare la caldaia come generatore di back-up.
Nuova “Graphic User Interface”
Il nuovo comando remoto in dotazione sui moduli idronici E-Gen mostra tutte le informazioni in un’unica schermata.
I comandi FTC7 a bordo dei moduli E-Gen sono intuitivi, semplice come utilizzare uno smartphone.
I nuovi moduli E-Gen dispongono di una nuova modalità di impostazione guidata. Semplicemente selezionando i terminali d’impianto, FTC7 regolerà i principali parametri per ottimizzare il funzionamento della pompa di calore.
Il nuovo termostato wireless di Ecodan permette di controllare accuratamente la temperatura interna e trasmettere a FTC in modo da ottimizzare il funzionamento della pompa di calore con modalità autoadattiva.
Alta performance in riscaldamento
Le nuove unità Ecodan R32 sono in grado di adattarsi a tutte le soluzioni impiantistiche e mantenere prestazioni elevate con temperature esterne fino a -25°C. Efficienza energetica stagionale A+++* e SCOP fino a 5,06 a basse temperature.
Blue Fin
Il trattamento blue fin dello scambiatore di calore esterno migliora la resistenza alla corrosione.
Temperatura di mandata fino a 60°
Grazie alla temperatura di mandata di acqua fino a 60°C, Ecodan R32 si adatta a qualsiasi configurazione impiantistica, sia per il riscaldamento a pavimento che per i radiatori.
Bassa rumorosità
Le unità Ecodan SUZ minisplit R32 vantano dei livelli di rumorosità molto bassi, anche con il nuovo chassis a dimensioni ridotte assicurando l’applicabilità anche nei contesti più sensibili.
Possono essere impostati tramite comando remoto due livelli di quiet mode.
