Acqua calda a 60°
Gas refrigerante R32
Raffrescamento ad acqua
Design semplice, moderno ed elegante
Dimensioni compatte, per installazione interna
Componenti allocati nella parte frontale per facilitare la manutenzione
Filtro magnetico per la protezione dei principali componenti della pompa di calore
Acqua calda sanitaria opzionale

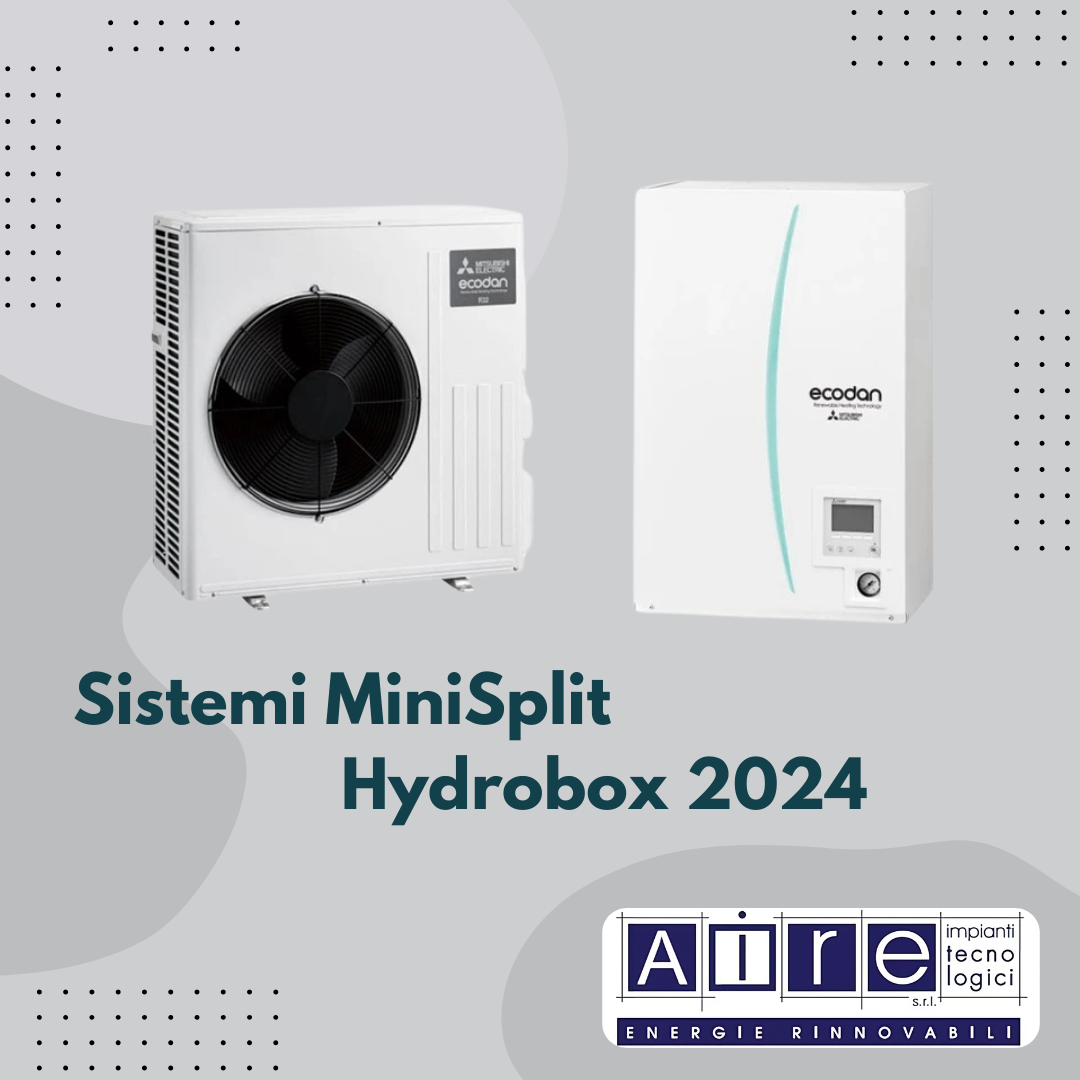

Modulo idronico da interno pensile

Hydrobox è il modulo idronico da interno per installazione pensile di Ecodan, al cui interno sono racchiusi tutti i principali componenti dell’impianto idraulico.

In un ridottissimo ingombro trovano spazio lo scambiatore di calore, il corcolatore idraulico, un vaso di espansione, una resistenza elettrica integrativa, i componenti di sicurezza e la centralina per la gestione della pompa di calore corredata di comando remoto.

Collegando Hydrobox ad una pompa di calore Ecodan, è possibile provvedere alla produzione di acqua calda ad uso riscaldamento, acqua refrigerata e acqua calda sanitaria utilizzando un serbatoio opzionale.

Unità esterne abbinabili

Oltre ad essere una soluzione semplice e pratica, Hydrobox dà grande flessibilità nella scelta dell’unità esterna.

Ai sistemi “Split” è possibile collegare un’unità esterna della serie “Zubadan” per privilegiare le prestazioni a basse temperature o della serie “Ecodan”, caratterizzate dalla più ampia estensione di gamma.

Protezione dei principali componenti della pompa di calore

I moduli idronici E-Gen sono equipaggiati con un filtro magnetico per la produzione delle principali componenti della pompa di calore.

Grazie all’impiego di un magnete di alta capacità, sono in grado di trattenere 2,5 volte le particelle in comparazione con un equivalente filtro a rete.

Allineati e distanziati

I collegamenti idraulici sono ora allineati e distanziati e i dadi filettati da 1 pollice femmina facilitano i lavori di installazione. E’ consigliata l’adozione di valvole di sezionamento per la manutenzione.

Programmazione della pompa di calore: massimo comfort a ottimizzazione

I moduli idronici sono dotati di una centralina elettronica per la gestione della pompa di calore e dell’impianto denominata FTC-Flow Temperature Control

Grazie a FTC, è possibile programmare la pompa di calore per fornire il massimo del comfort alla massima efficienza ed ottimizzarla in funzione dell’impianto.

FTC può regolare la temperatura dell’acqua di riscaldamento in 3 modi:

a punto fisso;
curva di compensazione;
modalità autoadattiva dinamica.

Curva di compensazione

La temperatura dell’acqua varia in funzione della temperatura esterna rilevata dalla pompa di calore, senza che occorrano sonde aggiuntive.

FTC7 dispone di curva di compensazione anche per il raffreddamento estivo: la temperatura dell’acqua è controllata dinamicamente in funzione della temperatura esterna, prevenendo la produzione di eccessivo raffrescamento massimizzando l’efficienza energetica.

Modalità autoadattiva dinamica

La modalità autoadattiva di Mitsubishi Electric rileva la temperatura dell’ambiente interno e di quello esterno e calcola il fabbisogno termico da fornire all’ambiente, assicurando il corretto apporto energetico evitando sprechi di energia. In più, tramite una stima dinamica sugli andamenti futuri della temperatura ambiente, il sistema evita inutili aumenti della temperatura di mandata; la temperatura interna può così essere mantenuta stabile aumentando il comfort e il risparmio energetico.

La modalità autoadattiva dinamica rappresenta un ulteriore passo avanti nel comfort e nell’efficienza. E’ infatti possibile selezionare il tempo di reazione in modo da poter adattare la pompa di calore ai terminali d’impianto: ad esempio per i terminali a grande inerzia come i sistemi radianti, la selezione di “slow mode” consente di raggiungere la temperatura di comfort più gradualmente, evitando surriscaldamenti dell’ambiente. Al contrario con la selezione di “quick mode” per terminali come i radiatori, permette di raggiungere più rapidamente la temperatura di comfort.

Controllo a due zone

Nel caso di impianto costituito da differenti terminali, ad esempio pavimento radiante e radiatori, FTC regolerà in modo efficace la temperatura dell’acqua per consentire una corretta alimentazione del terminale. La pompa di calore produrrà acqua alla temperatura di alimentazione più alta (Zona 1) ed una valvola miscelatrice controllata da FTC regolerà la temperatura nella Zona 2 a più bassa temperatura.

E’ possibile controllare tramite valvola miscelatrice anche la Zona 1, soluzione ideale in caso di puffer inerziale e Smart Grid, dando priorità al calore accumulato nel puffer.

Temperatura limite in raffrescamento

Con lo scopo di prevenire il raggiungimento del punto di rugiada, FTC7 E-Gen attiva il controllo della temperatura limite tramite un input esterno (contatto pulito).

Con il contatto chiuso, il set point dell’acqua viene forzato ad un valore più alto impostabile sul comando. In questo modo la pompa di calore continuerà a produrre e far circolare acqua refrigerata nei terminali evitando la condensazione superficiale.

Commutazione heating/cooling

Con lo scopo di prevenire il raggiungimento del punto di rugiada, FTC7 E-Gen attiva il controllo della temperatura limite tramite un input esterno (contatto pulito).

Sistemi in cascata

Per esigenze di carico termico elevato in riscaldamento e/o raffrescamento si possono collegare fino a 6 unità Ecodan in cascata. Il sistema è gestito da una centralina master e lavora sempre in condizioni di rendimento ottimale anche ai carichi parziali.

Interblocco intelligente con caldaia

La centralina FTC è in grado di combinare il funzionamento della pompa di calore con una caldaia esistente. La scelta di quale generazione del calore usare avviene in modo automatico in funzione dei seguenti parametri impostabili:

Temperatura esterna;
Costi di funzionamento (inserire costo del gas e dell’energia elettrica);
Livello di emissioni di CO2 (inserire i valori della CO2 emessa);
Input esterno Inoltre in caso di emergenza, è possibile azionare la caldaia come generatore di back-up.

SG Ready: integrazione con impianti fotovoltaici

SD Tool

Tool dedicato ai sistemi Ecodan per inserire le impostazioni di funzionamento e rendere più semplice l’avviamento. Inoltre i dati di funzionamento di oltre 2 mesi sono memorizzati nella SD card del datalogger e possono essere utilizzati ai fini diagnostici con l’utilizzo di un pc e del software dedicato.

Nuova “Graphic User Interface”

il nuovo comando remoto in dotazione sui moduli idronici E-Gen mostra tutte le formazioni in un’unica schermata.

il display con cicone colorate è intuitivo e di facile impostazione

Comandi intuitivi

I comandi FTC7 a bordo dei moduli E-Gen sono intuitivi, semplice come utilizzare uno smartphone.

Configurazione con procedura guidata

I nuovi moduli E-Gen dispongono di una nuova modalità di impostazione guidata. Semplicemente selezionando i terminali d’impianto, FTC7 regolerà i principali parametri per ottimizzare il funzionamento della pompa di calore.

Termostato wireless

Tramite il termostato wireless sarà anche possibile forzare il funzionamento dell’ACS.

Alta performance in riscaldamento

Le nuove unità Ecodan R32 sono in grado di adattarsi a tutte le soluzioni impiantistiche e mantenere prestazioni elevate con temperature esterne fino a -25°C. Efficienza energetica stagionale A+++* e SCOP fino a 5,06 a basse temperature.

Blue Fin

Il trattamento blue fin dello scambiatore di calore esterno migliora la resistenza alla corrosione.

Temperatura di mandata fino a 60°

Grazie alla temperatura di mandata di acqua fino a 60°C, Ecodan R32 si adatta a qualsiasi configurazione impiantistica, sia per il riscaldamento a pavimento che per i radiatori.

Bassa rumorosità

Le unità Ecodan SUZ minisplit R32 vantano dei livelli di rumorosità molto bassi, anche con il nuovo chassis a dimensioni ridotte assicurando l’applicabilità anche nei contesti più sensibili.

Possono essere impostati tramite comando remoto due livelli di quiet mode.
